最近ないな～　なんて思うのが「制動ブレーキの音鳴り」

「キ～キィ～」とか「ギギィーー」なんて、音鳴りがありましたが・・・

各メーカーさんの製品の改善や工夫の結果だと思います！



ブレーキの部品自体も変ってきてますよね



音鳴りについて・・・　それぞれ独自の方法で対応されていた様に思います。

オープンに方法を説明していないでしょうし・・・　「マル秘」とされていた作業じゃないでしょうか？

たぶん・・・



「時効」とか「文書公開」じゃないですが・・・　私的な解釈と方法のお話しです。



音が鳴ることに関してですが・・・

①組み付け

②ワイヤー

③ブレーキシュー

の3箇所の原因を確認していきます。



いきなりブレーキシューを削ったりする話を聞いたり見たりしますが・・・

ちょっと違う場合があります。



「音が鳴る状態」を考えてください・・・　制動ブレーキレバーを握って、ブレーキが効いてる状態（タイヤが止まってる）では

鳴りませんよね！

ブレーキレバーを戻す（タイヤが動き出す）タイミングや、走行時にブレーキレバーを握りブレーキが効き始める

タイミングのはずです。



走行時に定期的に「キィ～～」「キィ～～」って鳴るのは、別になります。

ドラムブレーキなら内部にブレーキシューの削れカスや入り込んだゴミ（埃や髪の毛、糸くず）が原因や

組み付け不良（ナットの緩み）からブレーキシューが擦れるとか、バンドブレーキの場合スポークの折れた破片が

内部に入り込んで音鳴りの原因なんてこともあります。

ワイヤーの取り回しが起因して、少しブレーキを引きずった状態の場合もあります・・・



車体を折りたたんだ後に鳴る場合などはワイヤーの取り回しも怪しい部分ですよね。

だから、いきなりブレーキシューを「削る」という行為はダメです！

もちろん削るとドラムとブレーキシュートの隙間ができるので、ワイヤー調整も必要になりますよね。



単にブレーキシューを「削り」組み立てることで、一時的に音は鳴りませんが

しばらくすると音が鳴るパターンもあるかと思います・・・（涙）



湿度が起因するパターンもあったように記憶してます・・・　決まって雨天時に「キーキー」鳴ってました（笑）

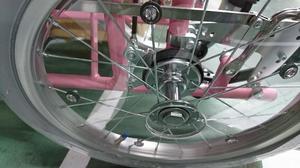

ブレーキ部品交換があったので・・・

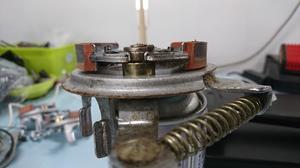

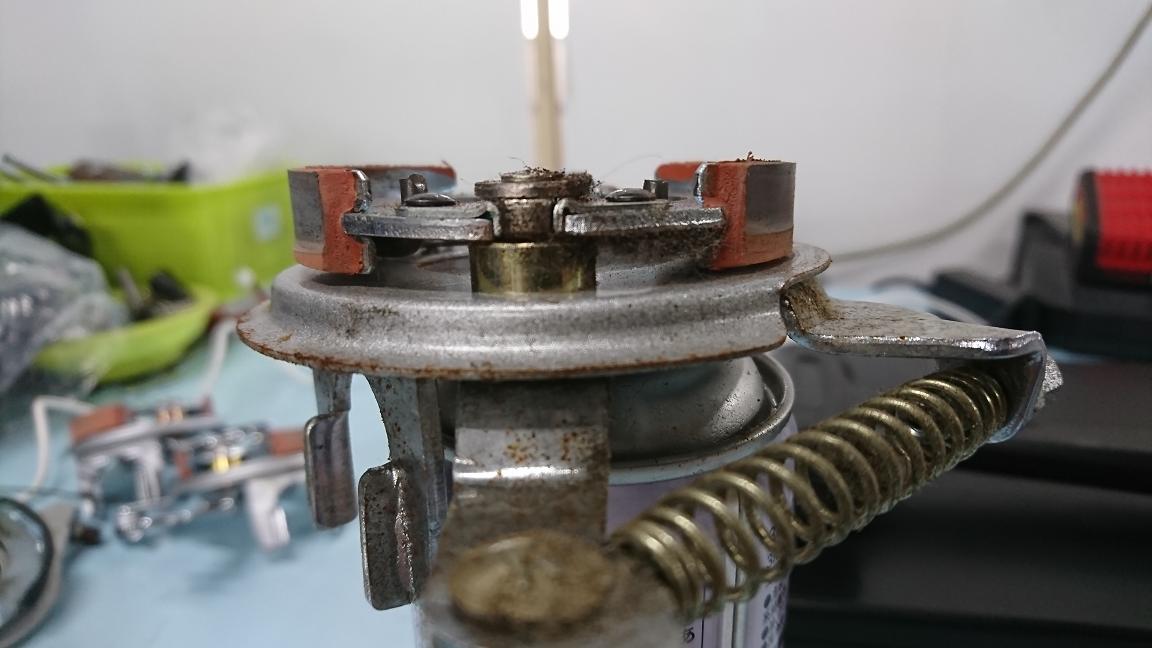

ブレーキシューを外すと、「髪の毛」「シューの削れカス」「砂」など悪さする原因がありますね。





違いが判るでしょうか？

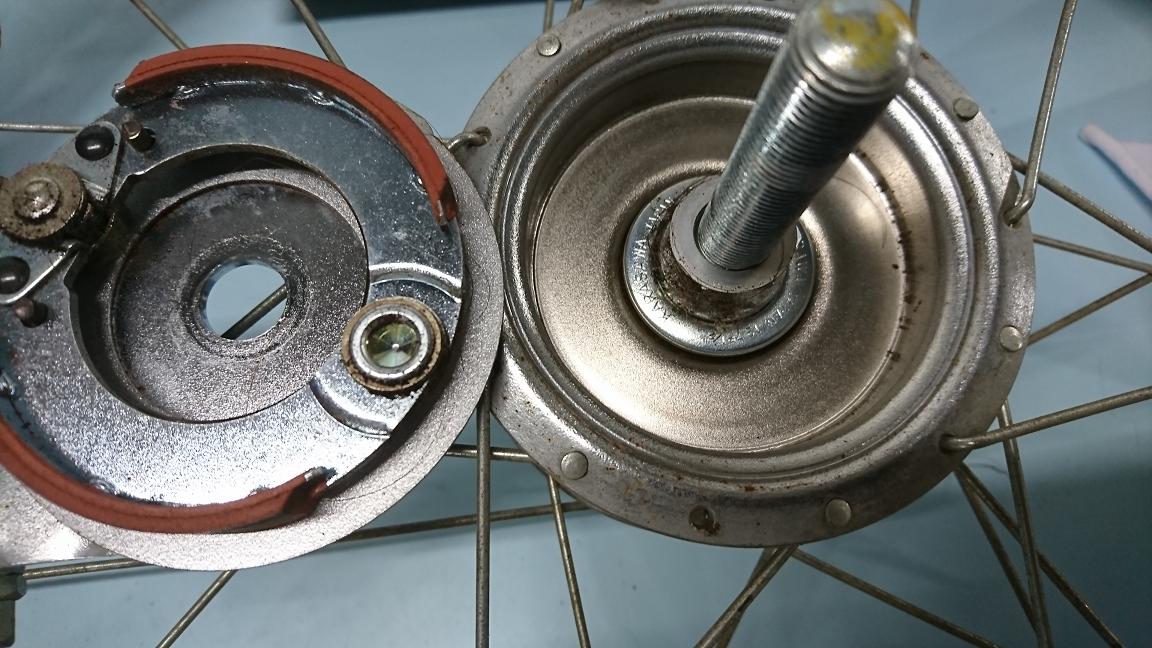

ブレーキシューの当り面の違いが判りますか？

ブレーキを掛けた際に、内部のブレーキシューは結構アバウトな方向に広がってます（笑）

部品が華奢なんで仕方ないと思います・・・　バイクや自動車じゃこんなことにはなりません。

ホイルのドラム部分の精度（形状）の問題もあると思いますが・・・

ブレーキシューの支点部分の調整が悪い場合もあるので、単に部品の精度だけが　

問題じゃないと私は考えます。

だから「腕の見せ所」というか、「深みにはまると抜け出せない」作業でもあり

面白い部分もあり厄介な作業なんです。

だから「マル秘」の作業なのかも知れませんね～（笑）



個体差がありすぎるから、ワンパターンの対応ができないし前回は「これでいけたのに～」なんて場合もあります。

汚れの掃除はOKですが「削る」などの調整作業は「NG」と説明する場合があることもご理解くださいね！



続きは参考になる場合もあるかも知れませんが、異論を訴える方もあるかも知れません。

そんな内容になると思います・・・　引っ張って次回に続きます！



車いす安全整備士の大西でした！
