クイックリリースの車軸で、ホイルが外れます…という作業が続きました？？

ちょっとガックリの（作業時に見落としてたことです！）内容ですが報告します…

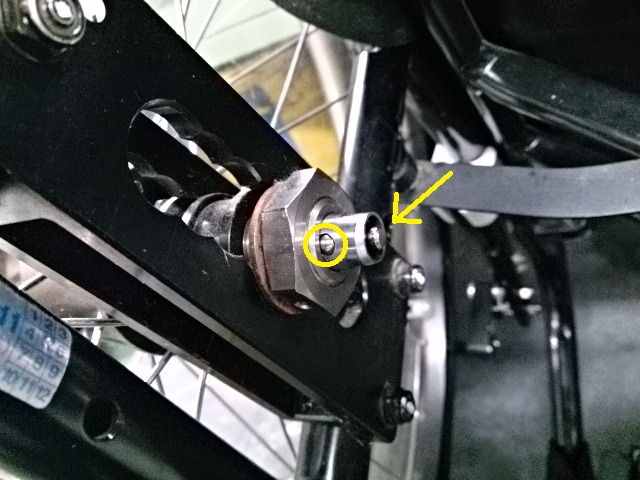

車軸のピンが出てます…



車軸を確認すると、ピンが少し飛び出ています。

ロックするボールもしっかり出ていません…　これじゃ～テンションかかると抜けたり、着脱時にしっかり

ロックしないんで外れます…（涙）



軸の構造ですが…

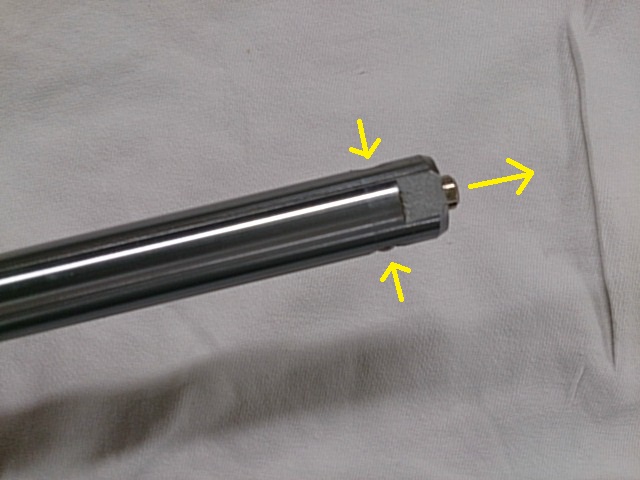

クイックリリースの軸にあるボタン（でいいのかな？）を押すと↑の画像のように、軸先端に

ボタン部分と連結したシャフトが顔を出します。

それと同時に、ボールは凹みます。

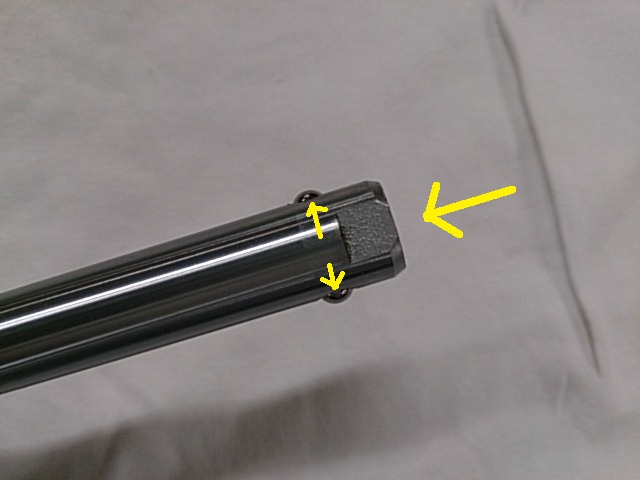

ボタンを離すと…



先端のシャフトが凹んで、ボールが顔を出します。

ボールがしっかり出ることで、車体のブラケット部分と固定されます。



調整として

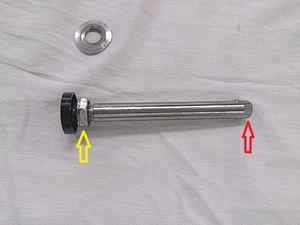

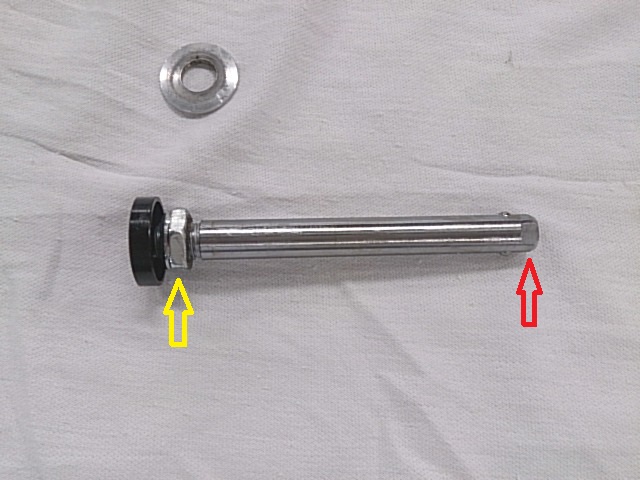

赤の矢印部分をスパナなどで固定して、黄色い矢印のナットで調整します。

今回はナットを少し緩めてボールをしっかり出して、ロックさせなければいけません。

調整したら軸部分に薄くグリスを塗布するなどしたほうが、着脱時のトラブルを防げます。

軸に傷を付けないように、工具はしっかりと使用して下さい！



※ボール部分の可動に支障が起きる場合もあるので（汚れや錆び・埃などでの動作不良） 、定期的に抜き差しをして

動作の確認をすることも必要ですよ、必要な時に抜けないのも困りますからね！　







調整したら確認です！

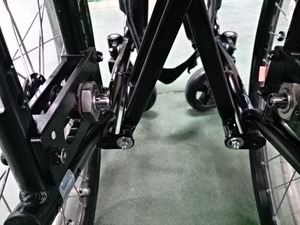

車体に取り付けして、ガタツキがないかロックはしっかりしているか…

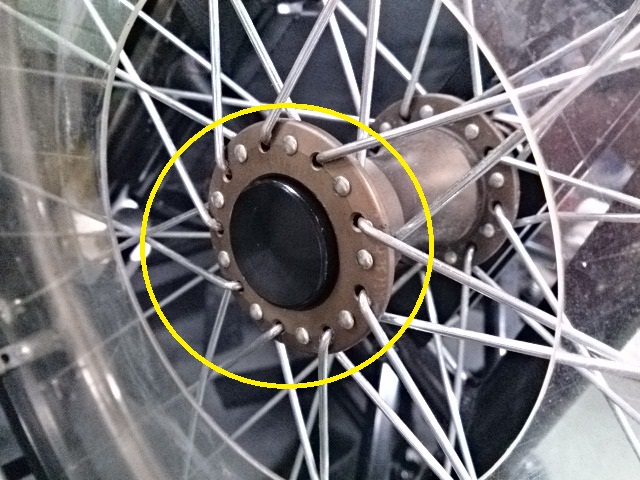

しっかりロックがされていないと、ボタンの突起が浅いです。

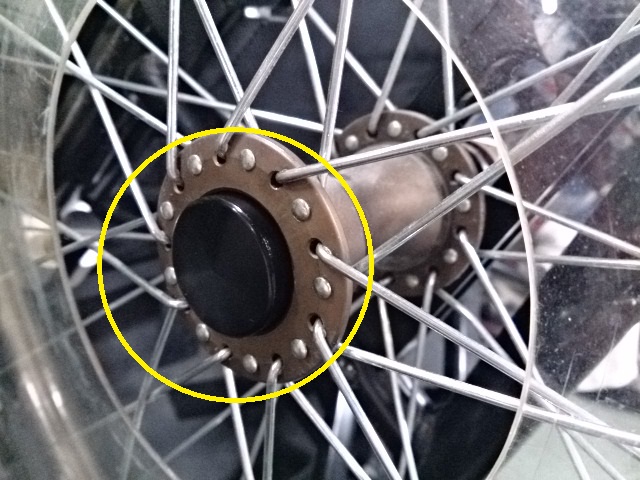

 しっかりロックされているとボタンの突起が違いますよね！

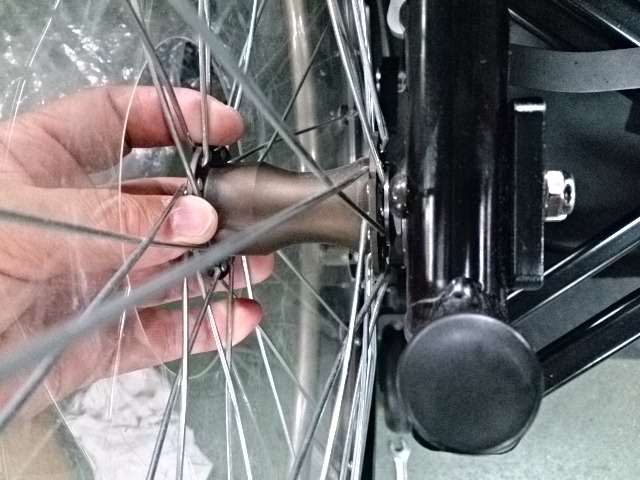

後方からの目視でも確認できます、でも動作確認はしましょう～



「人の振り見て我が振り直せ」ではないですが、このブログをご覧になってる皆さんも是非

クイックリリースの軸の確認をお願いしますね！

部品交換した後の調整が不十分とか、軸の動作不良がある場合もありますから！

全国でチェックが行なわれたら安心です、皆さん是非よろしくお願いします…



さ～担当者を集めて説教でも、しましょうか～（怒）

いやいや～二度と見落としがない様に指導ですね！



ちょっとしたことでも、事故や怪我につながることなんで私たちの仕事は責任があるんです！

注意深く観察したり変化を見抜かないといけないと思います。



担当の営業マンにはご迷惑かけました…　ごめんなさい。



車いす安全整備士の大西でした。
