おはようございます～

「禁断の～」でみなさん、食いついてくれたのでしょうか？（笑）

ドラムブレーキのカットした画像を見て、あらぬ想像をしていましたね～

かっこいいでしょ～！

普段作業でご存じかと思いますが、そうじゃない人もいてると思いますので簡単に紹介します。

外接式　→　ドラムの外周にブレーキシューを押し付ける方式でバンドグレーキと呼びます。

内拡式　→　ドラムの内側（軸側）からシューを押し付ける方式 でドラムブレーキと呼ばれています。

今回は、内拡式 のドラムブレーキについてです。

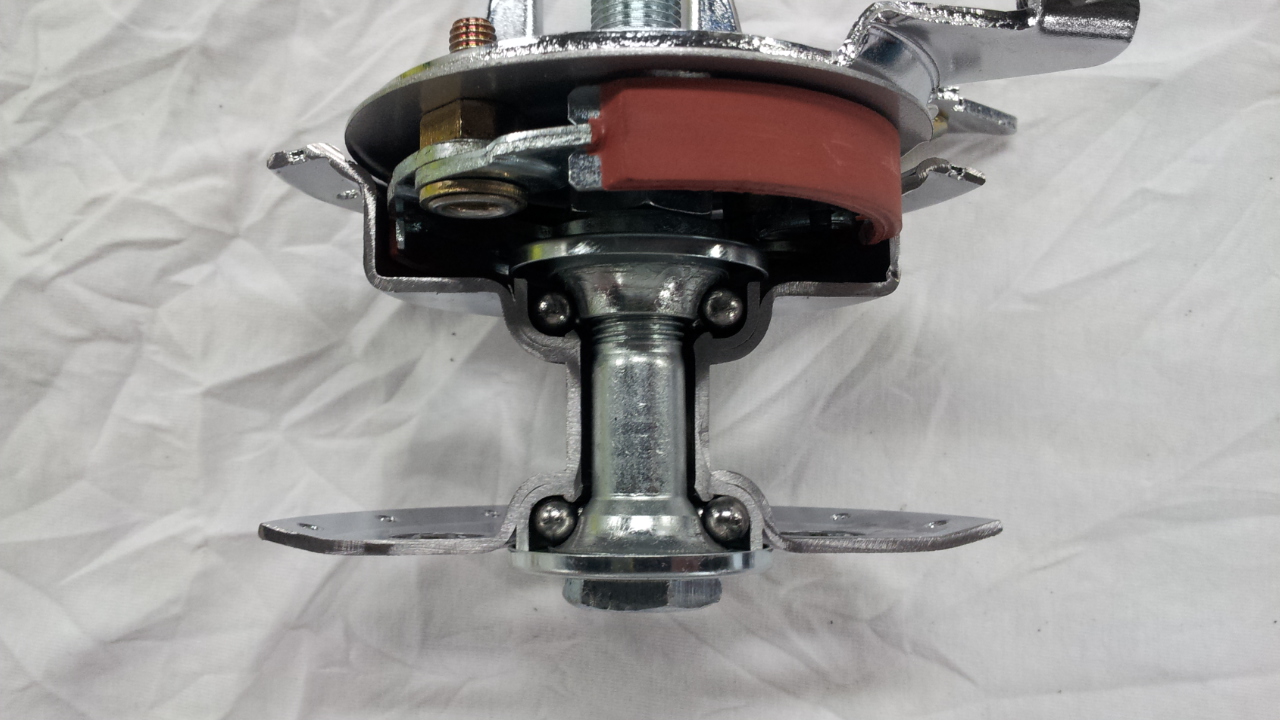

構造が判りますか？

車軸の内と外にベアリングが並んでいます…

軸のガタや緩みなど、あるかと思いますが原因として

・ベアリングの何らかの摩耗

・玉押し（ボールレース）の緩み

・ハブの破損

その他にもありますが、分解して調整が必要なことが判りますよね。

ベアリングの洗浄やグリスアップなどは特にそうです…

みなさんは、やってないですよね？

「シュ―」って！

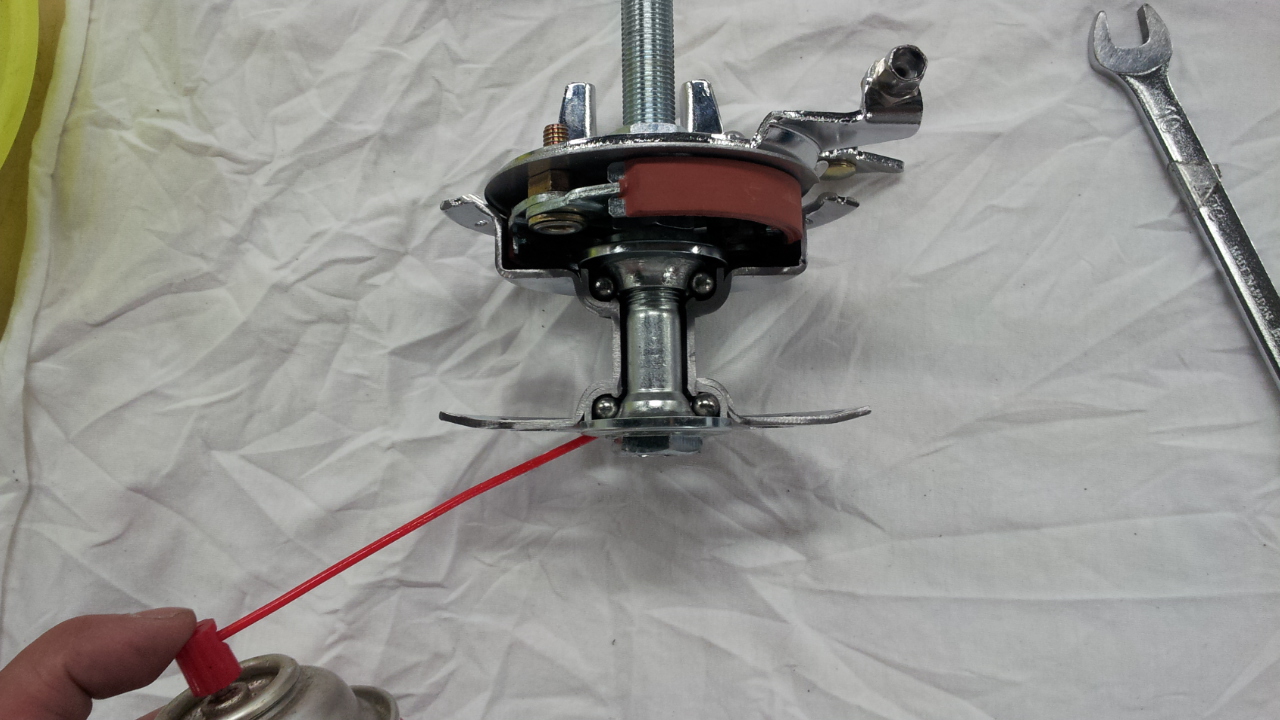

外部よりスプレーの潤滑剤を「シュ―」ってしたら、密閉してないんで

ブレーキシュ―の部分までオイルが行きそうですよね。

それにグリスを取っちゃう場合もあるので、粘性の低い潤滑剤 をスプレーするのは注意ですよ！

ブレーキに関しては、音の問題がありますよね…

続きは、その弐で！

車いす安全整備士の大西でした。
