おはようございます！　

ドラムブレーキですが、内拡式としてブレーキシューが内側からドラムを押さえますが…

音鳴りについて困りますよね～　動いている部分に摩擦抵抗で減速させるから

引きずる音や、ビビり音など…　雨天時や湿度も関係するのか、仕様状況も原因になります。

そんな対応を紹介していきましょうか。

原因はいろいろあります、基本的に動くモノ（回転しているドラム）に対して

シュ―を押しつけて摩擦抵抗で減速（制動）させているので、基本的に音は「アリ」です。　←　私はね！

出来るだけ「０」にしたいのですが、ならない場合もあります。

使用状況や、個体差など…

あくまでも参考として、記事の判断をして下さいね！

原因を見つけて対応する、基本的な方法しかありません。

原因の対処をしないと、部品の交換をしても同じことを繰り返すだけです

経験ありませんか？

だからこれからの内容は、皆さんの作業の判断の1つとして見て下さいね。

決して正解ではありませんから！（笑）

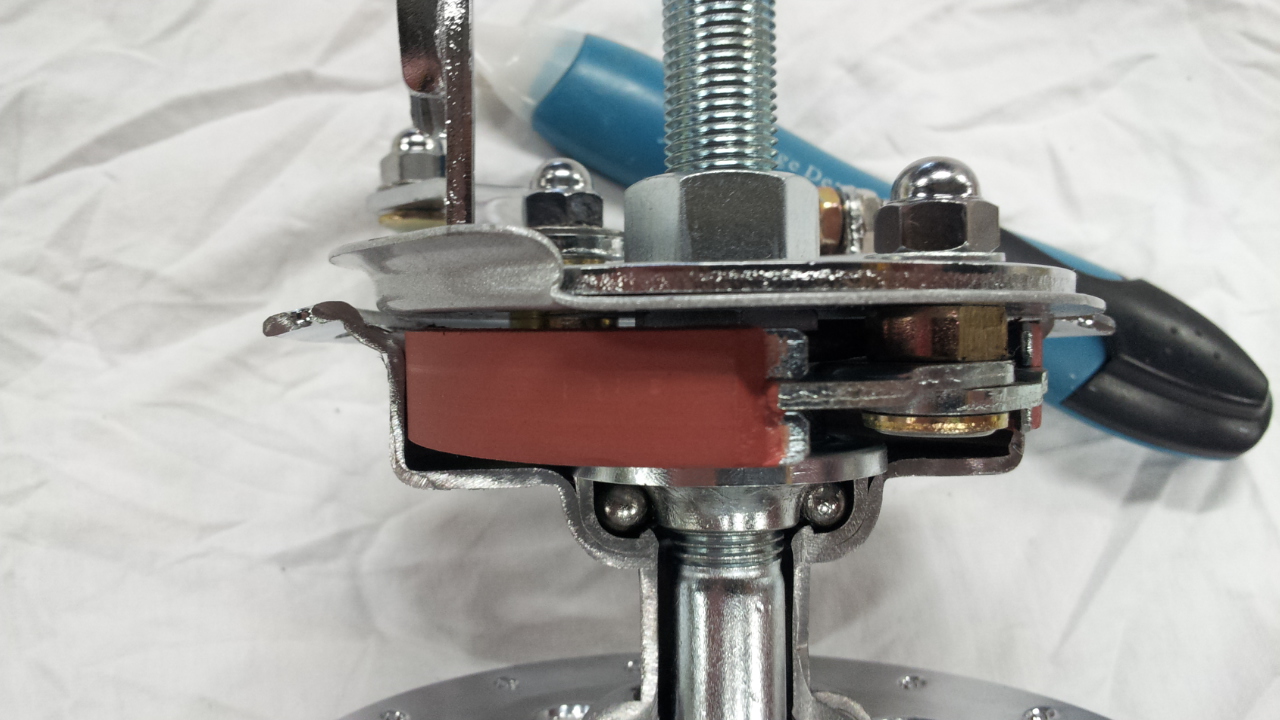

ブレーキシューとドラムの当たり面が判りますか？

カットしてるんで、多少のズレはあると思いますが。

〇の印のところ

ドラムのふちとブレーキシューの当りに段差がありますね…

知っていましたか？

新品の状態では問題ないのですが、ある程度使用するとね～

ブレーキシュ―の当たり面の段差が…

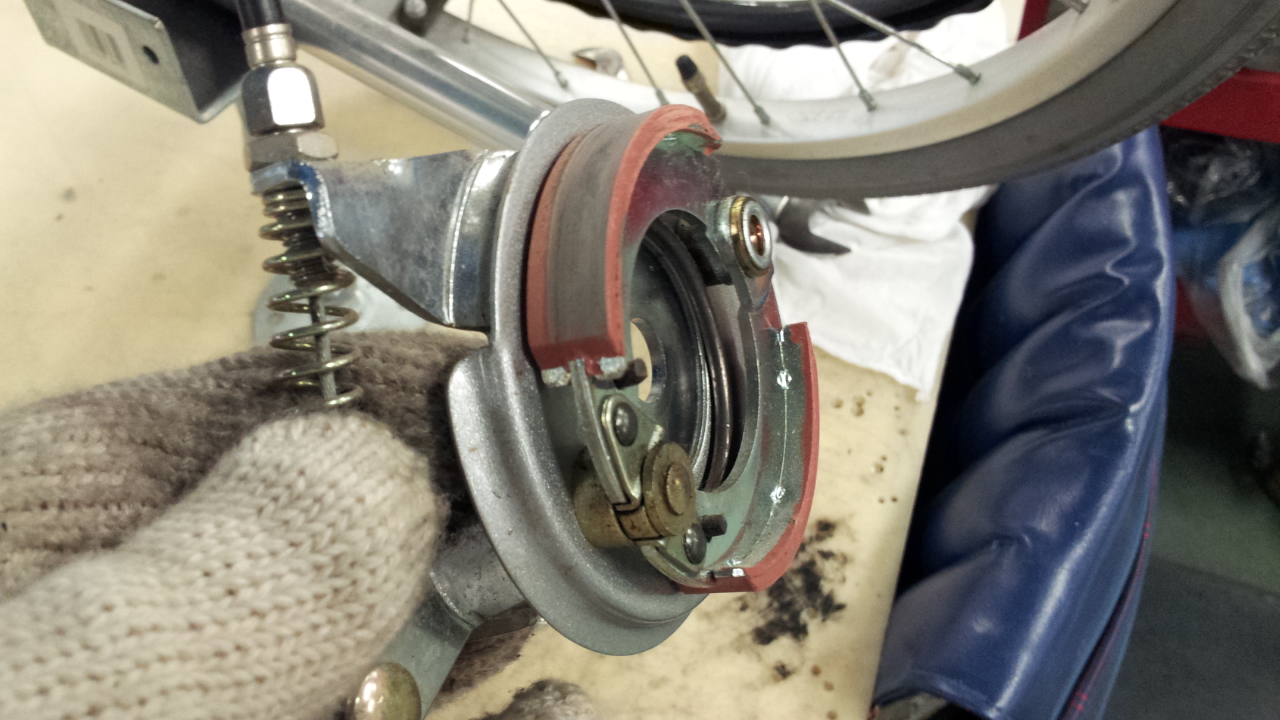

接触していない個所がありますよね、この修理車は軸の緩みがあり

ブレーキシュ―の編摩耗があります。

ブレーキシューの編摩耗

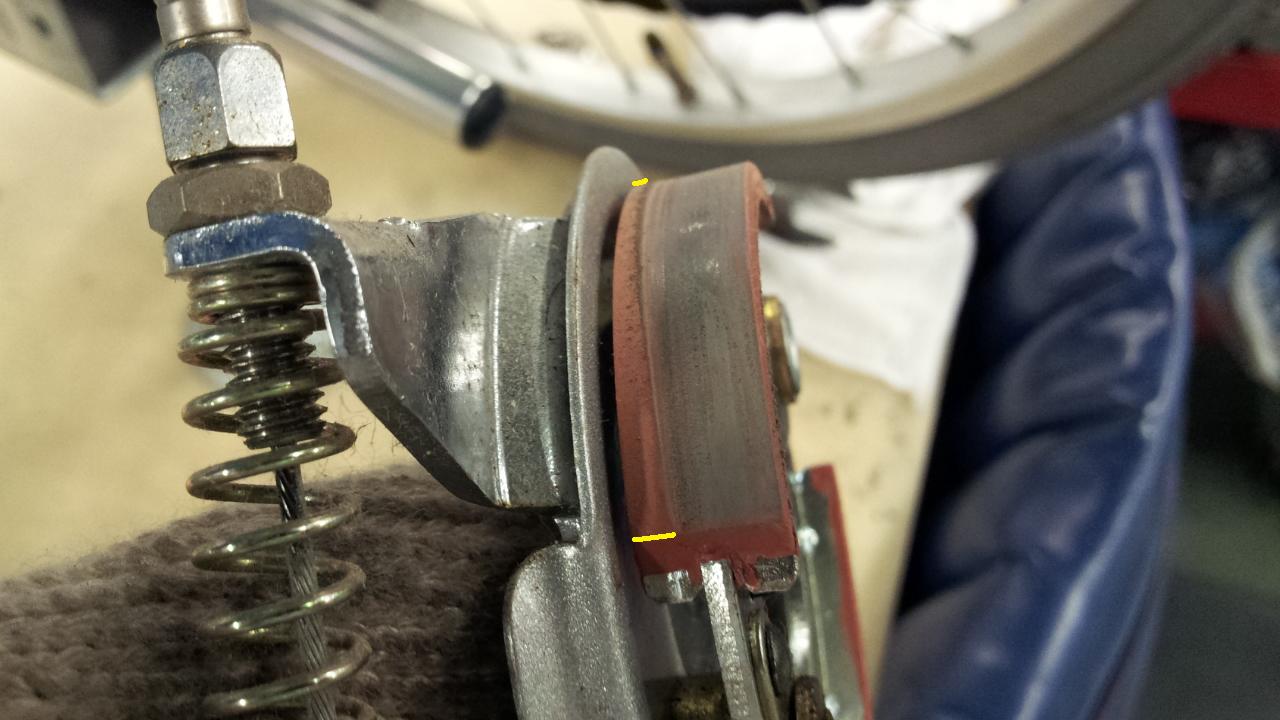

上の画像ですが、黄色でラインを入れてますが車軸の緩みが原因で

ブレーキシューの編摩耗良く解りますし、あたり面の差も大きくなっているので

これから、ブレーキの効きの甘さや音など症状が発生すると考えられます。

じゃ～こんな場合どうすればいいのよ～？　　　その参に続く！　　　

車いす安全整備士の大西でした。
