さて、続きですが･･･ちょっと表現が

ややこしくなるので整理しますね！



「締め込み具合」と表現していましたが

跳ね上げフレームの動きを適切にするため

ボルト、ナットの締め込み加減で調整する方法として



①ロックナット（緩み止めナット）を使用して適切な

締め具合にする方法。



②ダブルナットと呼ばれるナットを2個使って適切な

締め具合にする方法です･･･　大丈夫でしょうか？



今回はダブルナットです･･･













この画像で説明しましたが

まず、「★赤」のボルトと「★緑」「★黄」のナットの

締め付けで「〇黄」のアームレストの跳ね上げの

「軽い」「重い」などの適切な動作具合に調整します。



今回のダブルナット固定が前回と異なる所は

「★緑」「★黄」の2個のナットを使用して

固定していることですよね！



調整方法としては

「★赤」ボルトを「★緑」ナットで締め込み

「〇黄」アームレストの動きの適切な締め具合を

確認します。



確認出来たら「★赤」「★緑」を動かさないように注意して

「★黄」のナットを締め込んでいきます･･･



そのまま締め込むと「★緑」も締め込んじゃうので

適切な動作具合に調整しても、動きが「固い」「重い」

に変わってしまします･･･



「★黄」と「★緑」が接触して、共に回ろうとする時に

緩める方向に戻す動きを加えます。

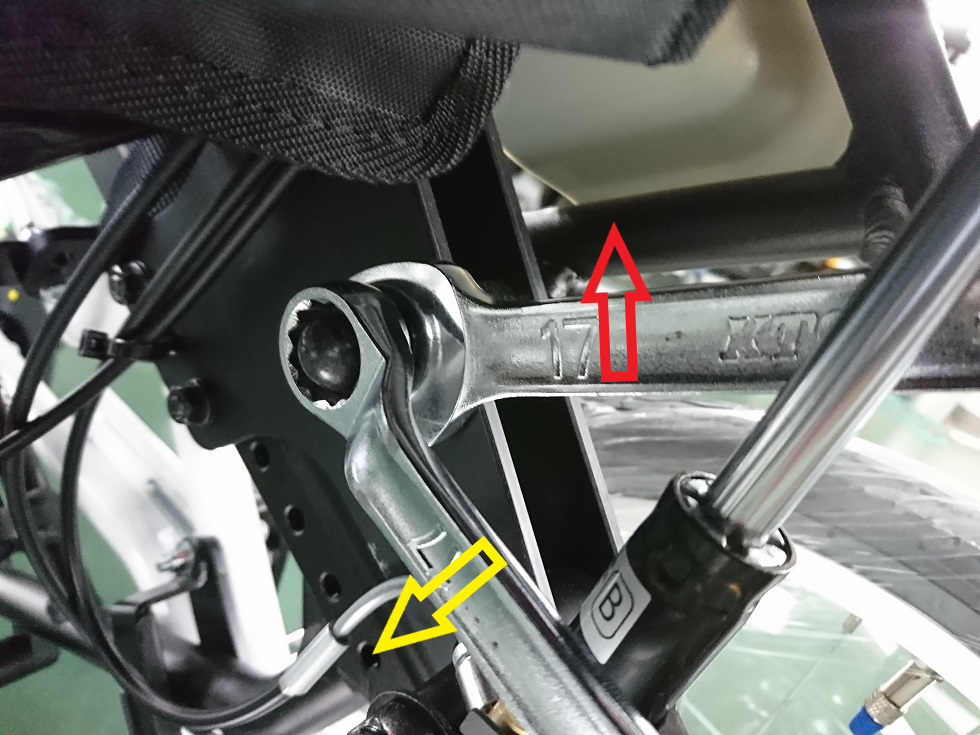

下の画像で説明しますが、「★黄」のナットを締め込みます

黄色矢印の方向にメガネレンチで締めてます



「★黄」「★緑」のナットが接触して共に締まる方向に

動き出す時に「★緑」のスパナを赤矢印の緩める方へ

回します、それにより引張力が働いてナットが

しっかり固定されます。













※同時なので「★黄」ナットは締めながら、「★緑」ナットは

　緩める方向に廻すようにしてください。



上手くいかない場合ですが･･･

「アームレストの動きの適切な締め具合」と

書きましたが、ダブルナットの固定方法で可動する

部分の固定に関しては



「★黄」と「★緑」が接触して共に締まる方向に

動き出す時に「★緑」のスパナを赤矢印の緩める方へ

廻します･･･　だからナットを固定する際に「★緑」の

ナットを緩めるので、少し締め込んだ位置からの作業が

上手に調整するコツですね！
