さて、前回の続きですが、チョットした調整の方法ですが。

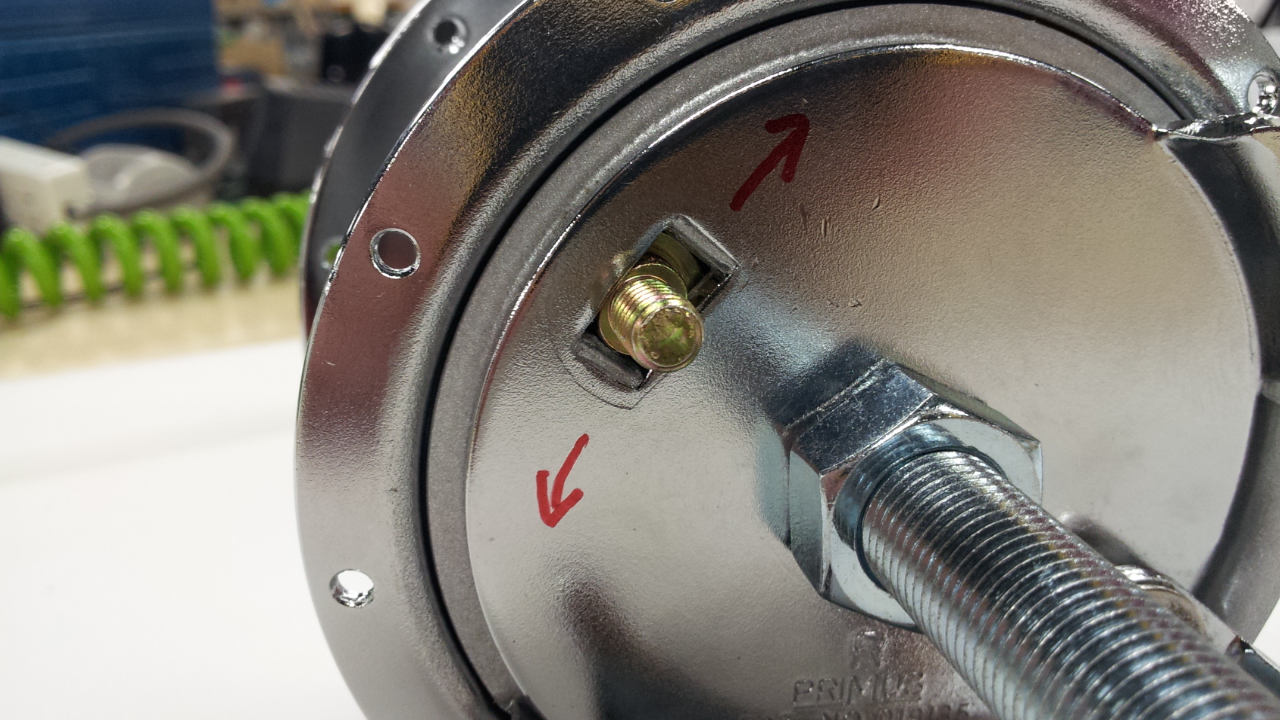

ドラムブレーキの内側にあるナットを外すと…

知っていますか？

ブレーキシューの中心位置 が調整が出来ます！

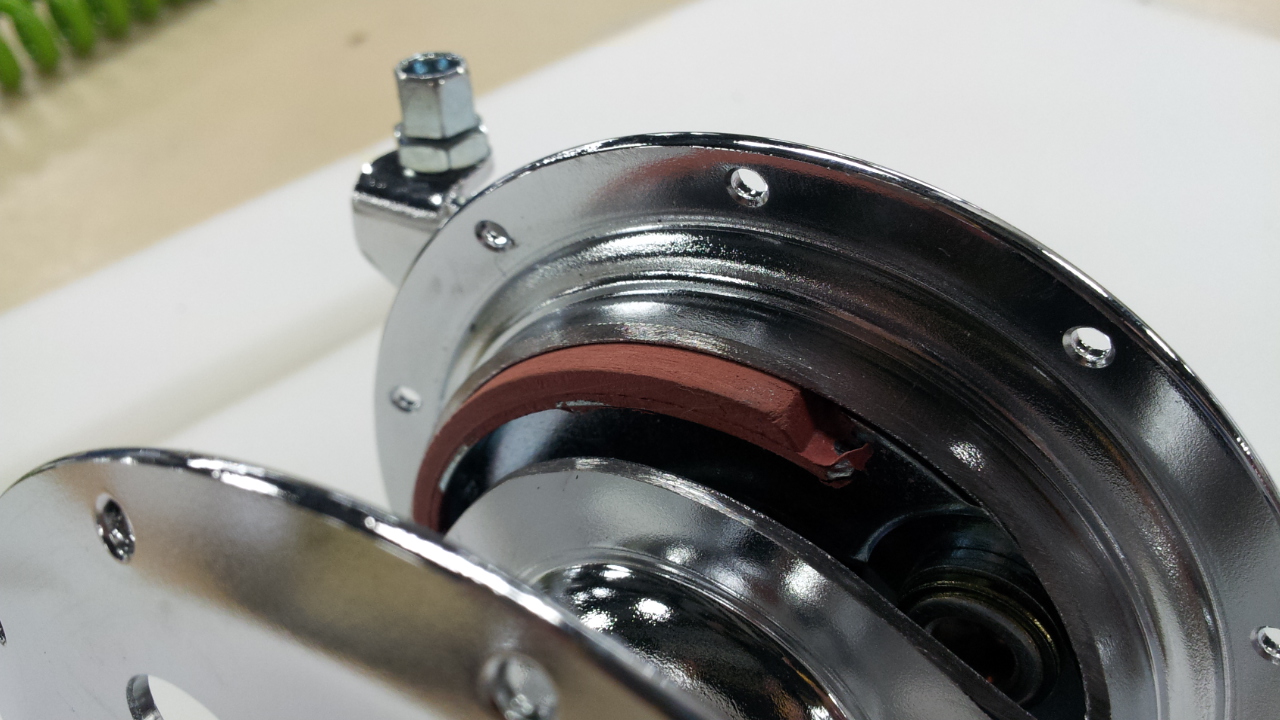

ドラムブレーキの中は、こんな感じ！

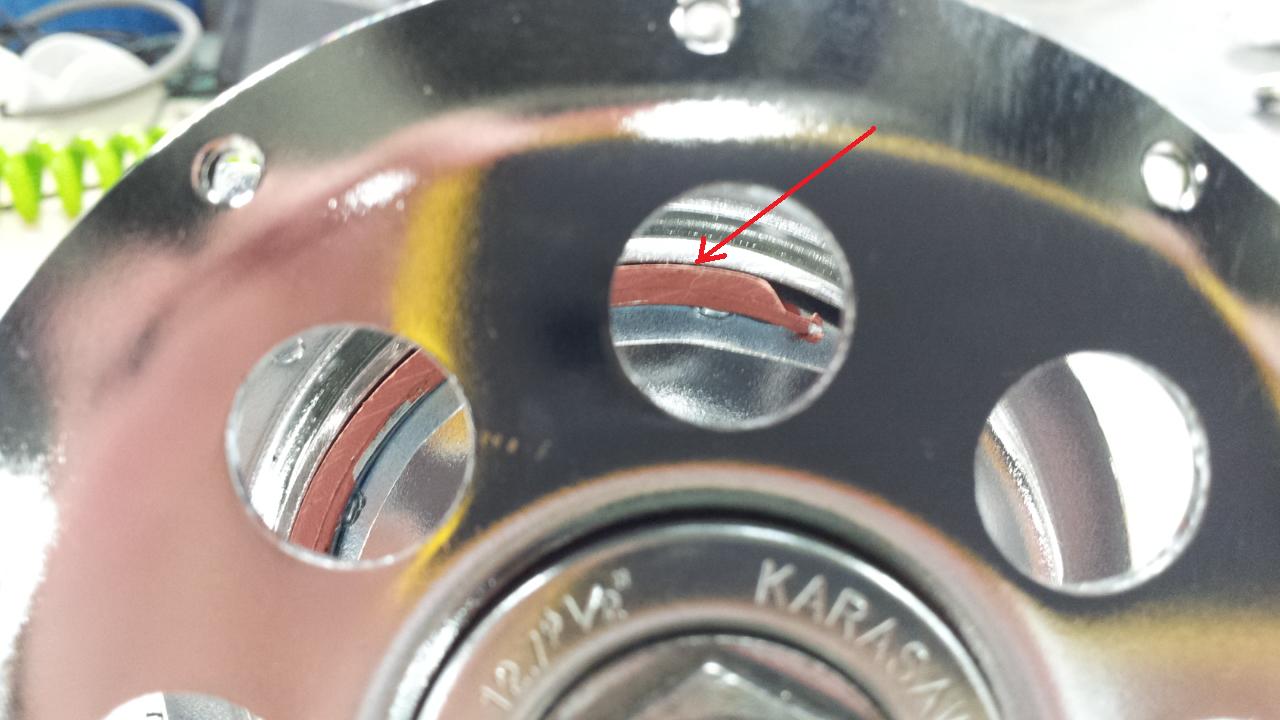

赤の矢印の所ですが、ブレーキシューとドラムの内部の隙間が少ないですよね。





ナットを外していますが、位置を下に下げます。

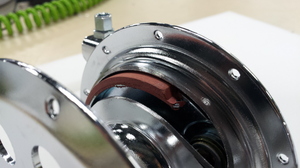

ブレーキのドラムとシューとの隙間が大きくなっています。

でも逆に下側のシューに関しては隙間が狭くなっています！



逆に上に中間位置から上げて固定すると、隙間がなくなります。



部品交換が出来ない状態で、シューの研磨などの対応をした場合は

中心位置が、ズレている場合があるので

しっかり組み付けた後に、ブレーキパネルのナットを緩めて

制動ブレーキ（介助ブレーキ）を握るとシューが拡がり、中心位置に近い状態になります

そして、ナットを固定して下さい。　



ホイルを回転させてブレーキの引きずりが無いか、効き具合の確認もお願いします。

ブレーキワイヤーやアジャスターボルトなど関連する箇所の点検調整も忘れずに！



※くれぐれも削り過ぎはダメですよ！　これは、微調整の範囲でしかないので接地面が極端に異なれば

　　ブレーキの性能を著しく低下させます！



この中間位置を出す方法は、何度も繰り返して対応する方法ではないので

補助的な行為ですよ！

でも、日進さんのドラムブレーキで説明しましたが

こんな調整箇所があると、ほんとに助かります！



リーディング・トレーリングとか構造の問題や、部品の精度など色々な状況を判断して対応が必要になります。

もちろん経年変化や劣化の関係もあります、対応には注意してくださいね！

部品交換がベストな場合もあります、こだわり過ぎると…　　泥沼から出れなくなります（笑）　　



ブレーキの音に関しては、ある程度使用されたブレーキシューを見ると判ると思いますがテカテカになっています。

ブレーキシューを削るとつやが無くなり、「抵抗」が大きくなります…

音が鳴る場合はしっかりブレーキを握った場合じゃなく、握り始めとか

握ってから少し力を抜いた状態が多いと思います。



ブレーキシューとドラムが滑り出す状態で音鳴りがする場合は

「握れば効く」状態と「握り始めの滑る」状態をバランスよく保つことで解消されます…　難しいですが！



「〇〇したら」とかあるんですが、確実な方法と判断できれば紹介します（笑）

「握れば効く」状態と「握り始めの滑る」状態をバランスよく保つことがヒントです！　お判りの方も多いかと思います。

ブレーキシューの接地面の形状とかあるんですが、廃棄に車椅子とか部品で検証中なんで後日報告しますね！

メーカーさんも部品の改良や対応をしてい頂いていますので、待ち遠しいです～



基本は、車椅子の状態を把握してくださいね、簡単なことが原因の場合もあります！

ブレーキワイヤーもそうなんですよ…　　次回はこのネタで行きます（笑）
